Bramy

Bramy segmentowe przemysłowe

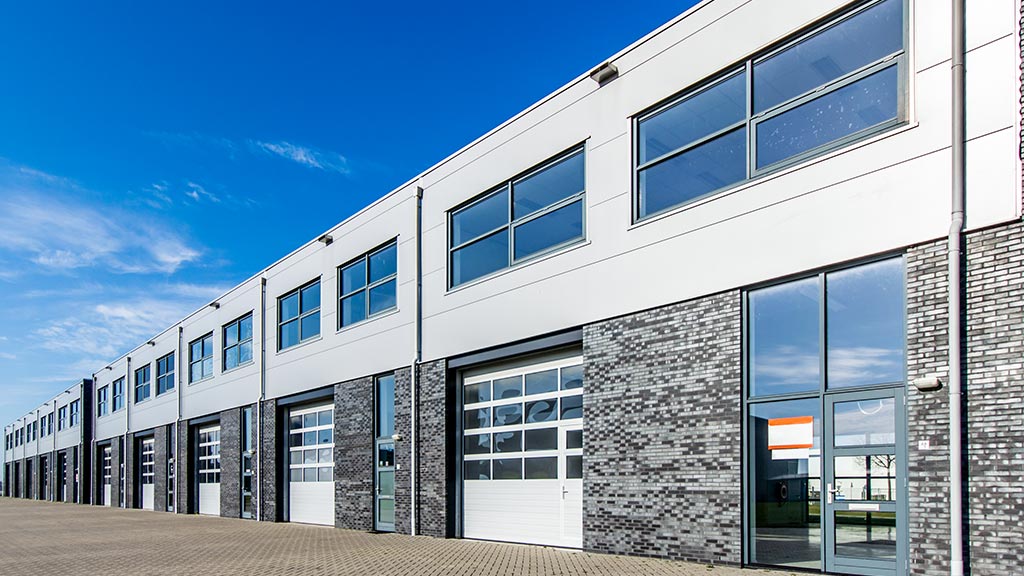

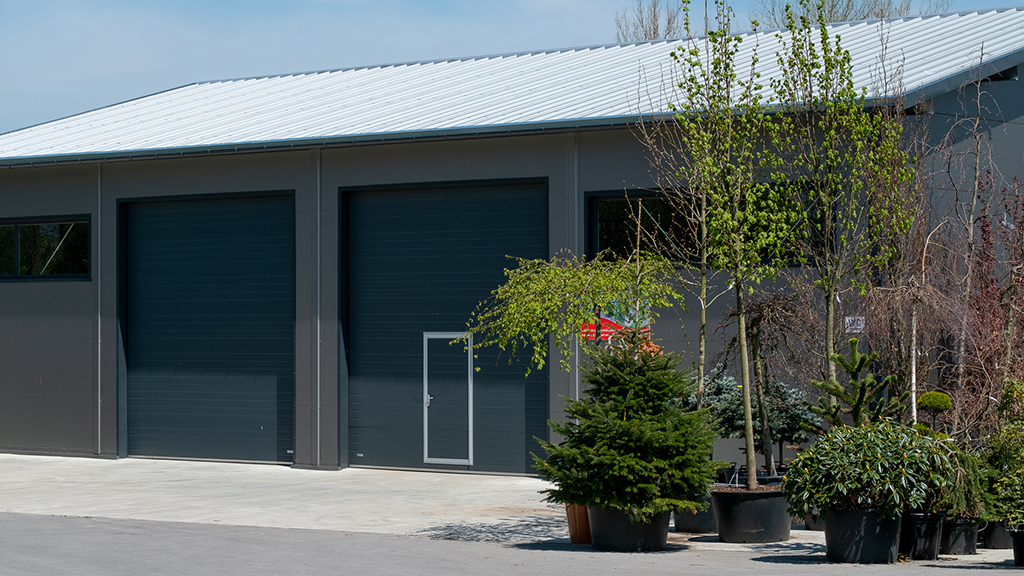

Bramy przemysłowe segmentowe przeznaczone są do częstego użytkowania głównie w halach produkcyjnych, magazynach, zakładach przemysłowych, warsztatach, a nawet remizach strażackich. Bogaty wybór prowadzeń bram przemysłowych pozwala na dostosowanie produktów Nitus do każdej sytuacji montażowej. Bramy przemysłowe dzięki swej solidnej konstrukcji cechują się bezpieczeństwem i komfortem użytkowania, zapewniając jednocześnie estetyczny wygląd. Jako wiodący producent bram przemysłowych segmentowych oferujemy najwyższej jakości produkt z zastosowaniem automatyki renomowanych niemieckich producentów.

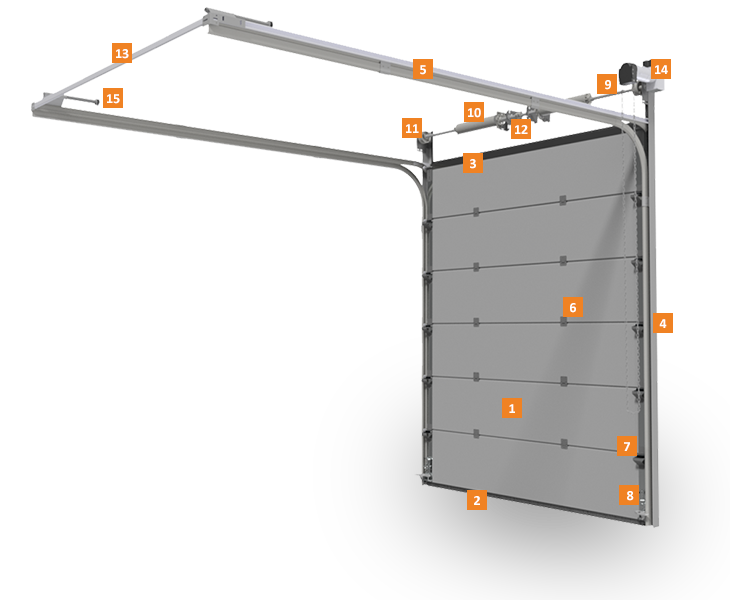

Budowa bramy przemysłowej

Skrzydło bramy przemysłowej składa się z paneli o wysokościach 500 i 610 mm wykonanych z blach ocynkowanych ogniowo. Panele o grubości 40 mm wypełnione są bezfreonową pianką poliuretanową. Od strony zewnętrznej panele pokryte są farbami lub okleiną. Wszystkie panele zakończone są okuciami z blachy ocynkowanej i profilami aluminiowymi. W dolnym panelu zamontowana jest uszczelka przylegająca do podłoża. W górnym panelu uszczelka montowana jest na panelu lub do nadproża. Ponadto brama przemysłowa uszczelniona jest na całym obwodzie, co w połączeniu z ciepłymi panelami gwarantuje doskonałą izolację termiczną i akustyczną. W miejscu styku paneli zastosowano system „finger protection”, który chroni użytkownika przed przytrzaśnięciem palców. Prowadnice zostały ukształtowane w taki sposób, aby zapobiec niepożądanym ruchom rolek łożyskowych, co w dużym stopniu podnosi poziom bezpieczeństwa. Bramy przemysłowe segmentowe produkowane są wg obowiązujących norm europejskich PN-EN 13241-1 dotyczących bezpieczeństwa użytkowania.

  1. Panele bramowe
  2. Uszczelka dolna
  3. Uszczelka górna
  4. Prowadnice pionowe
  5. Prowadnice poziome
  6. Zawiasy środkowe
  7. Zawiasy boczne z rolką
  8. Uchwyt dolny z zabezpieczeniem przed zerwaniem linki
  9. Wał
  10. Sprężyny skrętne
  11. Bębny linowe
  12. Zabezpieczenie przed pęknięciem sprężyn
  13. Profil spinający
  14. Przekładnia łańcuchowa lub napęd elektryczny
  15. Odbój sprężynowy

Budowa bramy segmentowej przemysłowej

Warianty prowadzeń

Bramy przemysłowe segmentowe dostępne są w pięciu rodzajach prowadzeń. Dzięki temu typ prowadzenia można z powodzeniem dostosować do specyfiki i warunków montażowych każdego budynku. Otwieranie bramy ułatwione jest dzięki sprężynom skrętnym, których standardowa wytrzymałość wynosi aż 25 000 cykli. Na życzenie klienta możliwy indywidualny dobór sprężyn o wydłużonej żywotności.

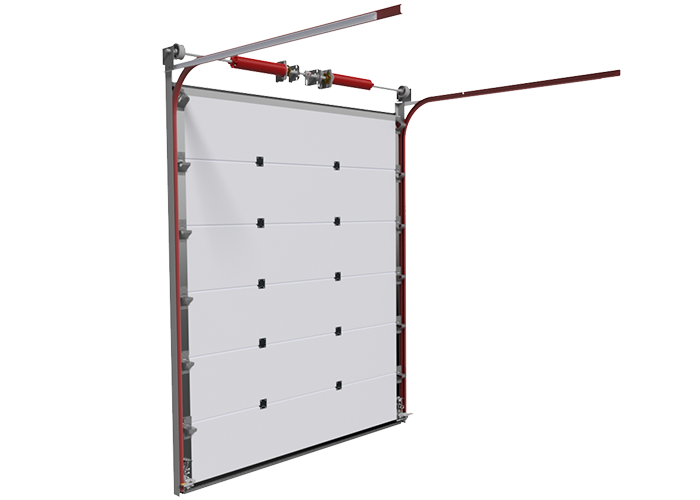

Prowadzenie standardowe bramy segmentowej przemysłowej
Prowadzenie standardowe (S) – wys. nadproża min. 420 mm

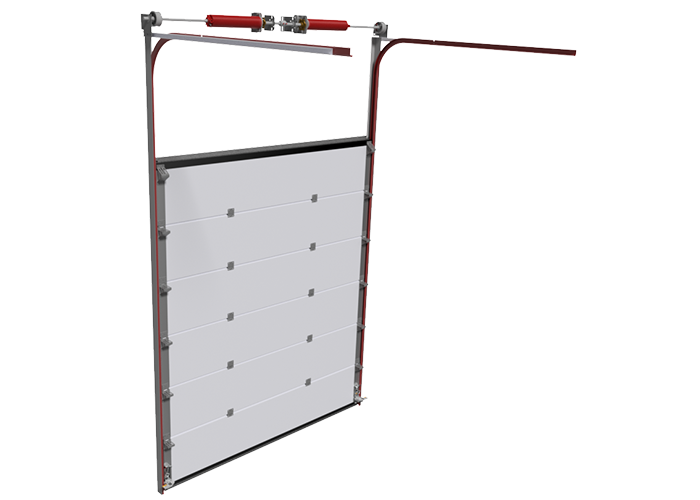

Prowadzenie wysokie bramy segmentowej przemysłowej
Prowadzenie wysokie (H) – wys. nadproża min. 600 mm

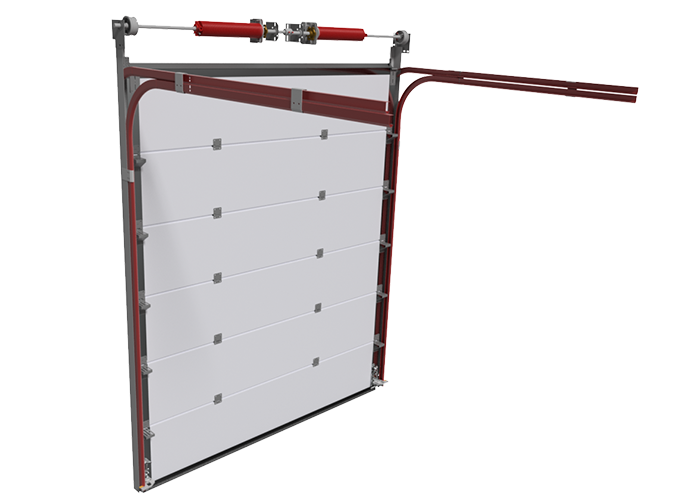

Prowadzenie niski przód bramy segmentowej przemysłowej
Prowadzenie niski przód (F) – wys. nadproża min. 350 mm

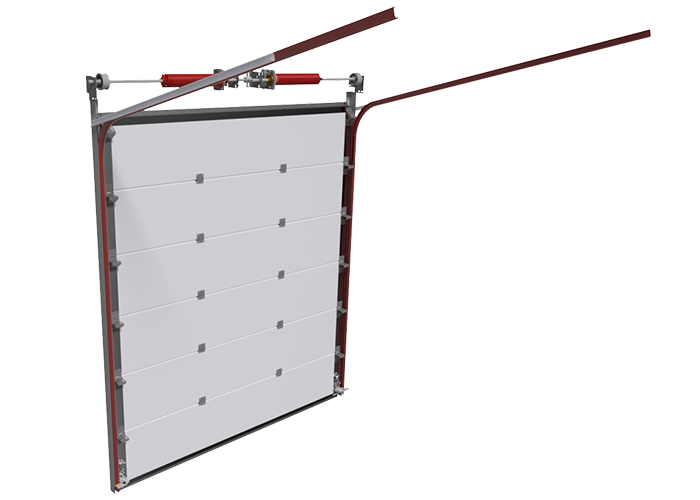

Prowadzenie pod kątem bramy segmentowej przemysłowej
Prowadzenie pod kątem (K) – wys. nadproża min. 450 mm dla a ≤ 10° lub min. 500 mm dla 10° < a ≤ 30°

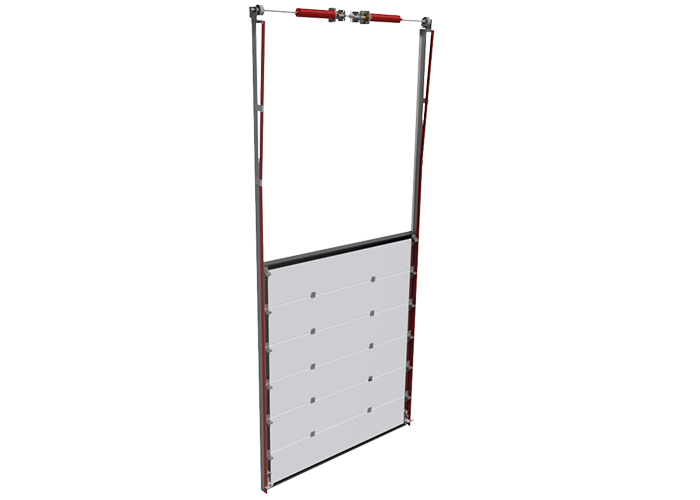

Prowadzenie pionowe bramy segmentowej przemysłowej
Prowadzenie pionowe (V) – wys. nadproża min. H + 600 mm

Cechy wyróżniające bramy przemysłowe segmentowe Nitus

Energooszczędność

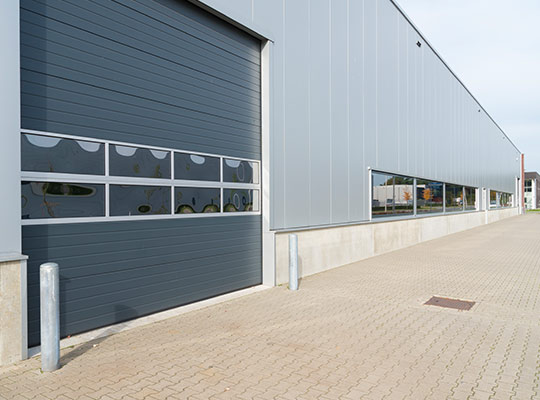

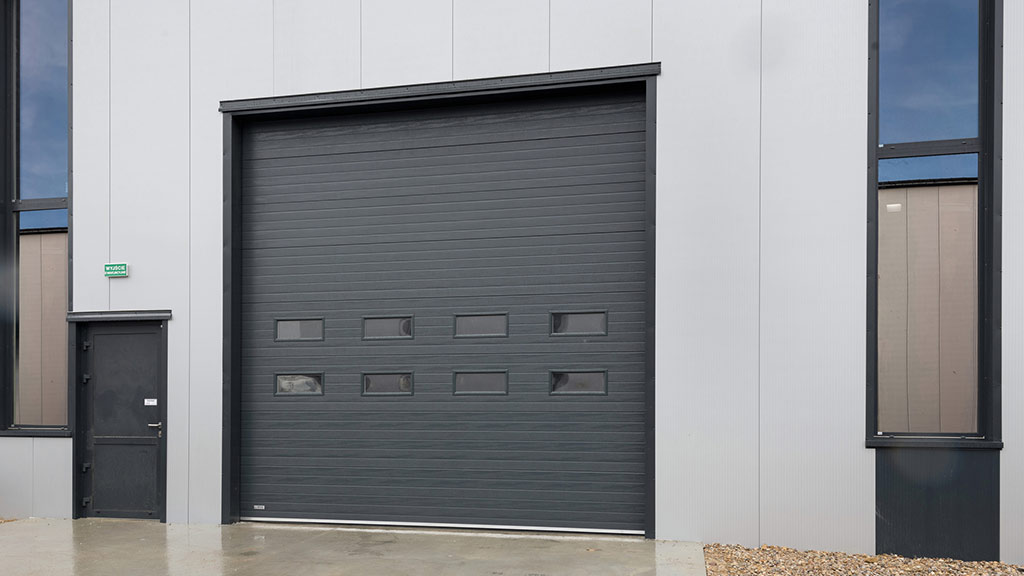

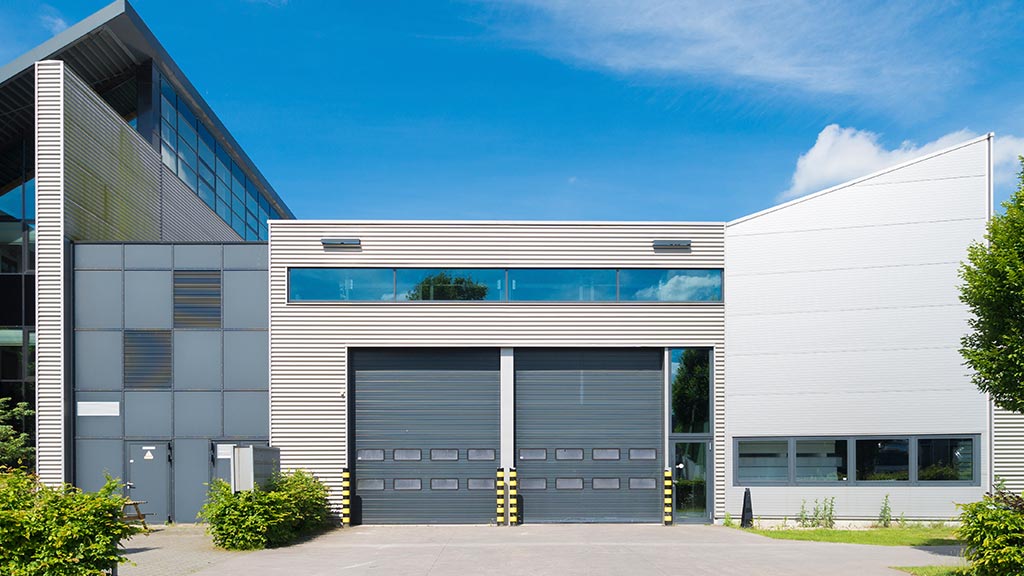

Panele bram stalowych wyposażone w okienka lub przeszklone sekcje aluminiowe rozświetlają wnętrze pomieszczenia światłem naturalnym. Rozwiązanie to wpływa na większy komfort pracy, pozwala zaoszczędzić energię elektryczną, a więc zredukować rachunki za prąd.

Bezpieczeństwo użytkowania

W przypadku bram przemysłowych segmentowych szczególnie ważny jest aspekt bezpieczeństwa. Dlatego nasze bramy produkujemy w oparciu o sprawdzone technologie i formy zabezpieczeń. W efekcie otrzymujemy produkt wykonany z najwyższych jakości surowców, posiadający wszelkie niezbędne certyfikaty.

Produkt na miarę

Wieloletnie doświadczenie pozwoliło nam zaobserwować, że klienci coraz częściej poszukają bram o nietypowych rozmiarach. W związku z tym bramy przemysłowe segmentowe oferujemy w różnorodnych wymiarach, prowadzeniach, kolorach i strukturach.

Sprawdzone rozwiązania zabezpieczające

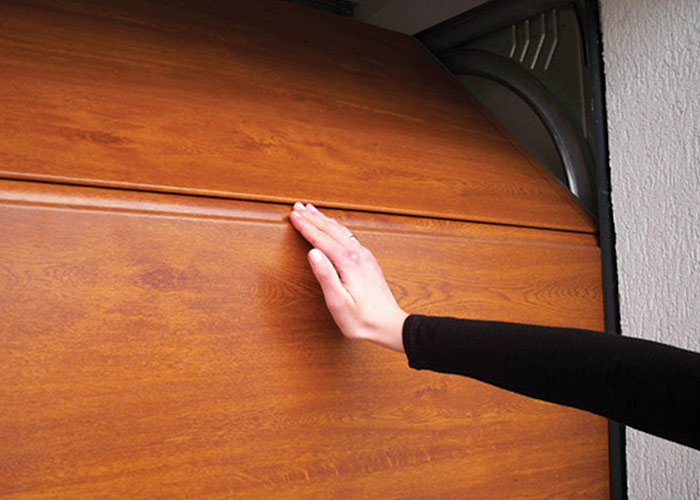

Zabezpieczenie finger protection w bramie segmentowej
Bezpieczne panele

Ciekawym rozwiązaniem jest system ochronny „finger protection”, który występuje w miejscu łączenia paneli. Specjalny kształt paneli zapewnia ochronę przed przytrzaśnięciem palców podczas ręcznego otwierania oraz zamykania bramy.

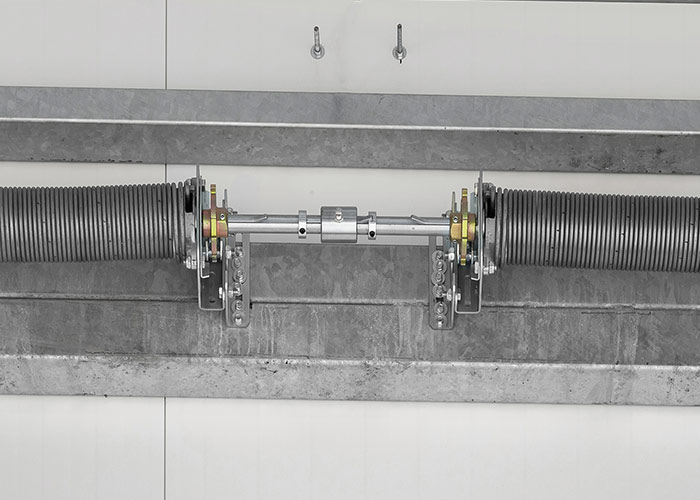

Bramy segmentowe wyposażone w zabezpieczenie przed pęknięciem sprężyn
Zabezpieczenie przed pęknięciem sprężyn

Wszystkie nasze bramy segmentowe przemysłowe posiadają specjalne zabezpieczenie, które w przypadku zerwania sprężyn, uniemożliwia gwałtowne opadnięcie bramy.

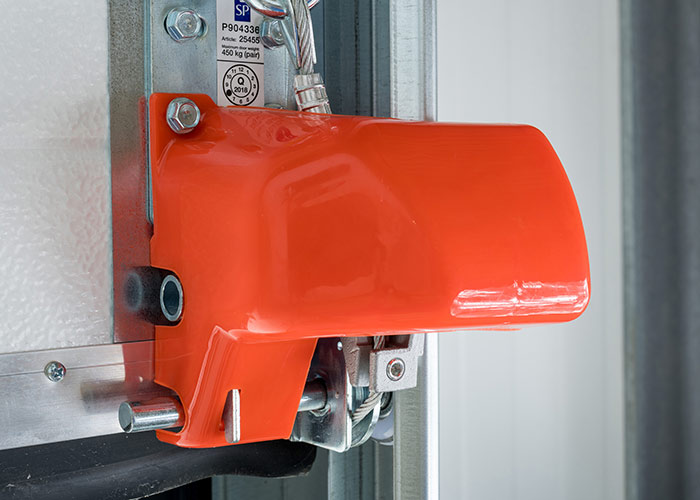

Wyposażenie bramy przemysłowej w zabezpieczenie przed zerwaniem linki
Zabezpieczenie przed zerwaniem linki

Częstotliwość użytkowania bram przemysłowych wymusza zastosowanie dodatkowego zabezpieczenia, które wyeliminuje zjawisko opadnięcia bramy w przypadku zerwania jednej z lin.

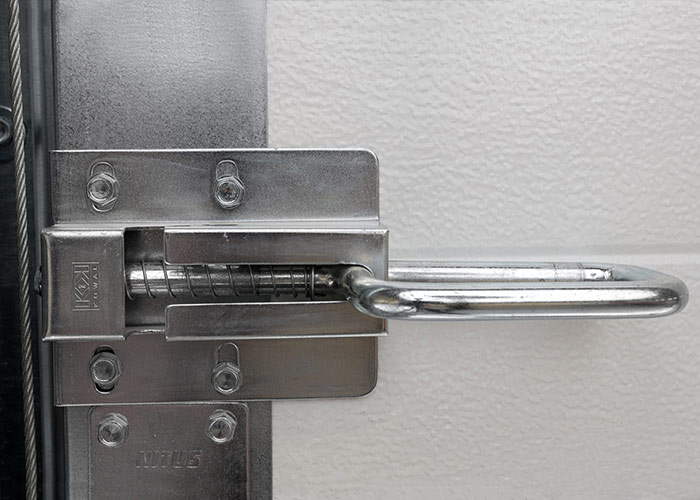

Rygiel ręczny w bramach segmentowych przemysłowych
Rygiel ręczny

Podstawowym sposobem zabezpieczenia bramy przemysłowej przed włamaniem jest rygiel ręczny, który skutecznie uniemożliwia podniesienie z zewnątrz zamkniętej bramy.

Napędy do bram przemysłowych

Do naszych bram przemysłowych segmentowych oferujemy napędy wyłącznie sprawdzonych i renomowanych producentów. Najwyższej klasy rozwiązania dla systemów bram Nitus charakteryzują się wysoką jakością i trwałością. Dzięki wieloletniemu doświadczeniu, napędy spełniają techniczne i ekonomiczne oczekiwania klientów. Oferują one bogaty program osprzętu, który jest dopasowany do indywidualnych wymagań i potrzeb nabywcy. Poniżej przedstawiamy zestawy automatów do bram, które są w stałej ofercie naszej firmy.

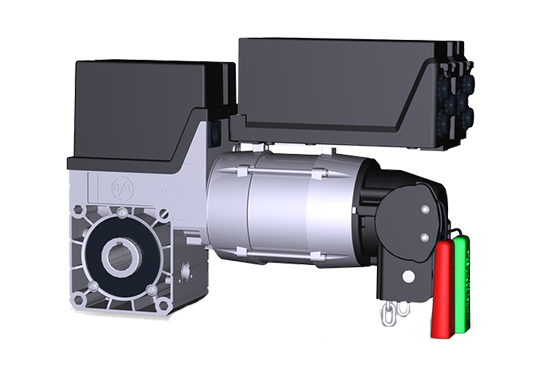

Automat Basic mini do bram segmentowych przemysłowych
Automat przemysłowy Basic mini

Charakterystyka ogólna

  • Sterowanie: centrala WS900
  • Napięcie robocze: 3~230/400 V
  • Awaryjne otwieranie: Przekładnia łańcuchowa
  • Maks. powierzchnia bramy: 16 m2
  • Wyposażenie: Centrala instalowana na korpusie napędu z oddzielną kasetą sterowniczą góra-stop-dół
  • Możliwość rozbudowy: Centrala umożliwia podłączenie wyłączników regulujących, wyłącznika drzwi serwisowych, wyłącznika rygla

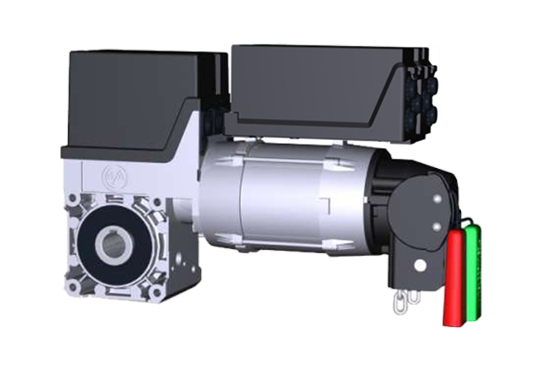

Automat Basic do bram segmentowych przemysłowych
Automat przemysłowy Basic

Charakterystyka ogólna

  • Sterowanie: centrala WS900
  • Napięcie robocze: 3~230/400 V
  • Awaryjne otwieranie: Przekładnia łańcuchowa
  • Maks. powierzchnia bramy: 26 m2
  • Wyposażenie: Centrala instalowana na korpusie napędu z oddzielną kasetą sterowniczą góra-stop-dół
  • Możliwość rozbudowy: Centrala umożliwia podłączenie wyłączników regulujących, wyłącznika drzwi serwisowych, wyłącznika rygla
Automat Heavy do bram segmentowych przemysłowych
Automat przemysłowy Heavy

Charakterystyka ogólna

  • Sterowanie: centrala WS900
  • Napięcie robocze: 3~230/400 V
  • Awaryjne otwieranie: Przekładnia łańcuchowa
  • Maks. powierzchnia bramy: 26 m2
  • Wyposażenie: Centrala instalowana na korpusie napędu z oddzielną kasetą sterowniczą góra-stop-dół
  • Możliwość rozbudowy: Centrala umożliwia podłączenie wyłączników regulujących, wyłącznika drzwi serwisowych, wyłącznika rygla
Automat Basic mini+ do bram segmentowych przemysłowych

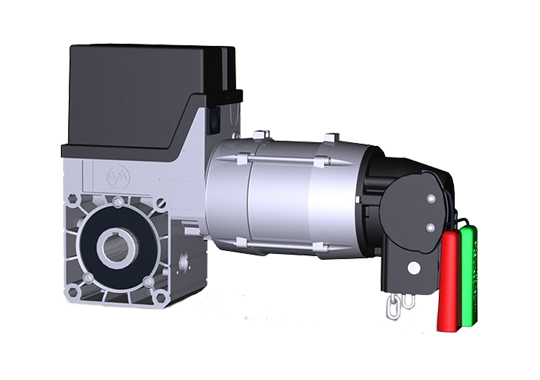

Automat przemysłowy Basic mini+

Charakterystyka ogólna

  • Sterowanie: centrala TS970
  • Napięcie robocze: 3~230/400 V
  • Awaryjne otwieranie: Przekładnia łańcuchowa
  • Maks. powierzchnia bramy: 16 m2
  • Wyposażenie:
    • Centrala z wbudowaną konsolą sterowniczą
    • Zabezpieczenie krawędziowe optyczne
    • Odbiornik radiowy z pilotem

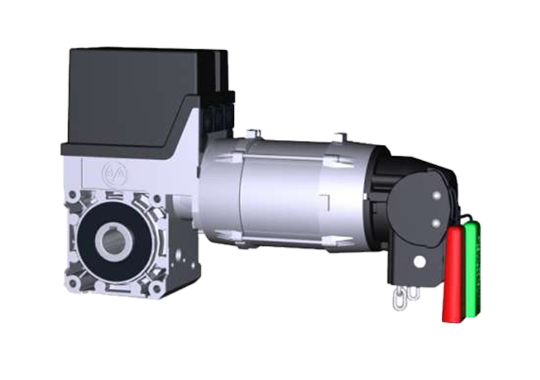

Automat Basic+ do bram segmentowych przemysłowych
Automat przemysłowy Basic+

Charakterystyka ogólna

  • Sterowanie: centrala TS970
  • Napięcie robocze: 3~230/400 V
  • Awaryjne otwieranie: Przekładnia łańcuchowa
  • Maks. powierzchnia bramy: 26 m2
  • Wyposażenie:
    • Centrala z wbudowaną konsolą sterowniczą
    • Zabezpieczenie krawędziowe optyczne
    • Odbiornik radiowy z pilotem

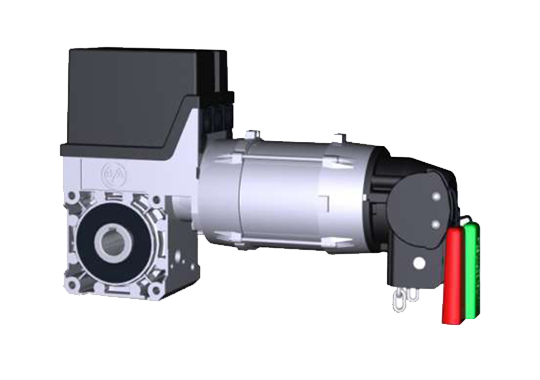

Automat Heavy+ do bram segmentowych przemysłowych
Automat przemysłowy Heavy+

Charakterystyka ogólna

  • Sterowanie: centrala TS970
  • Napięcie robocze: 3~230/400 V
  • Awaryjne otwieranie: Przekładnia łańcuchowa
  • Maks. powierzchnia bramy: 26 m2
  • Wyposażenie:
    • Centrala z wbudowaną konsolą sterowniczą
    • Zabezpieczenie krawędziowe optyczne
    • Odbiornik radiowy z pilotem

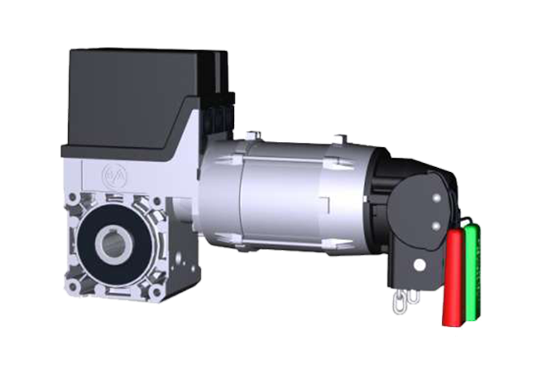

Automat Speed do bram segmentowych przemysłowych
Automat przemysłowy Speed

Charakterystyka ogólna

  • Sterowanie: centrala TS970
  • Napięcie robocze: 3~400 V
  • Awaryjne otwieranie: Przekładnia łańcuchowa
  • Maks. powierzchnia bramy: 20 m2
  • Wyposażenie:
    • Centrala z wbudowaną konsolą sterowniczą
    • Zabezpieczenie krawędziowe optyczne
    • Odbiornik radiowy z pilotem
Automat GIGA sedo CXIT0 do bram segmentowych przemysłowych

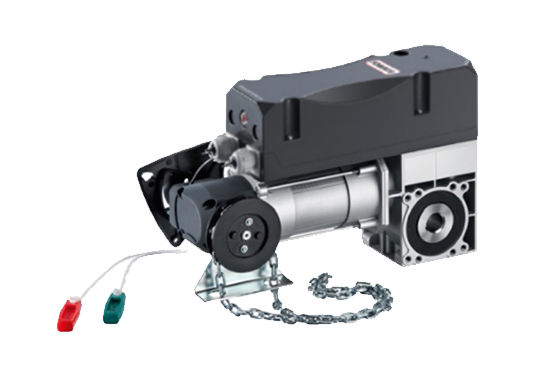

Automat przemysłowy GIGA sedo CXIT 0

Charakterystyka ogólna

  • Sterowanie: centrala GIGAcontrol T
  • Napięcie robocze: 3~400 V
  • Awaryjne otwieranie: Przekładnia łańcuchowa
  • Maks. powierzchnia bramy: 20 m2
  • Wyposażenie:
    • Centrala zintegrowana z napędem
    • Konsola sterująca otwórz/stop/zamknij z przewodem 5 m
  • Możliwość rozbudowy: Centrala umożliwia podłączenie czujnika otwarcia drzwi serwisowych, przełącznika kluczykowego oraz czujnika zamknięcia rygla

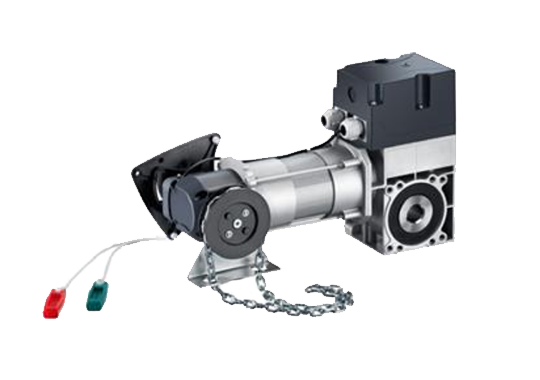

Automat GIGA sedo CXET0 do bram segmentowych przemysłowych
Automat przemysłowy GIGA sedo CXET 0

Charakterystyka ogólna

  • Sterowanie: centrala GIGAcontrol A
  • Napięcie robocze: 3~400 V
  • Awaryjne otwieranie: Przekładnia łańcuchowa
  • Maks. powierzchnia bramy: 20 m2
  • Wyposażenie:
    • Centrala sterująca
    • Zabezpieczenie krawędziowe optyczne
    • Odbiornik radiowy z pilotem 4-kanałowym PEARL
  • Możliwość rozbudowy: Centrala umożliwia podłączenie czujnika otwarcia drzwi serwisowych, fotokomórek, pętli indukcyjnej, lampy sygnalizacyjnej, przełącznika kluczykowego oraz czujnika zamknięcia rygla

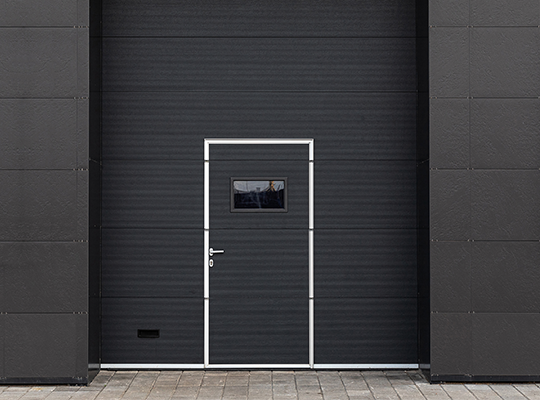

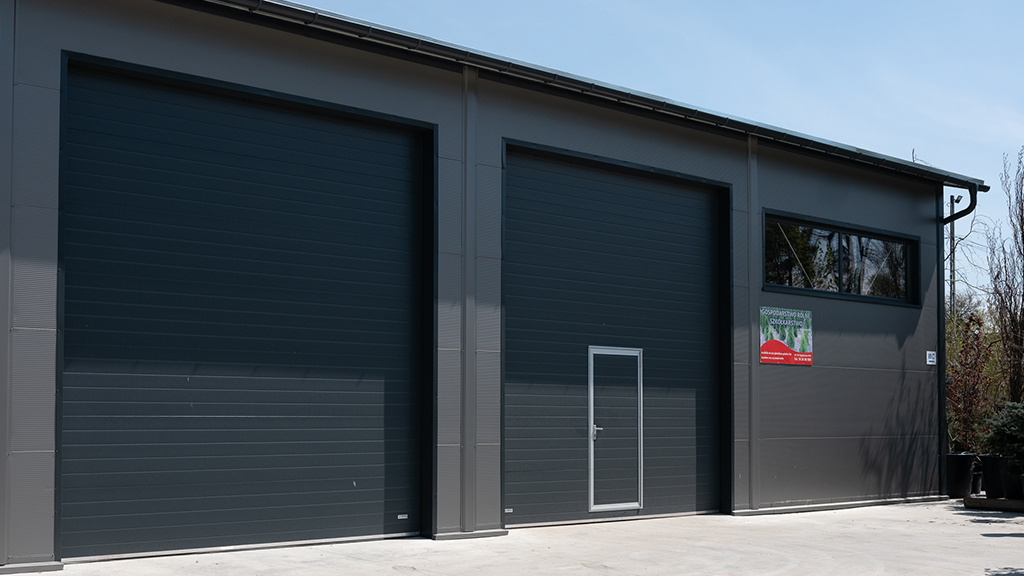

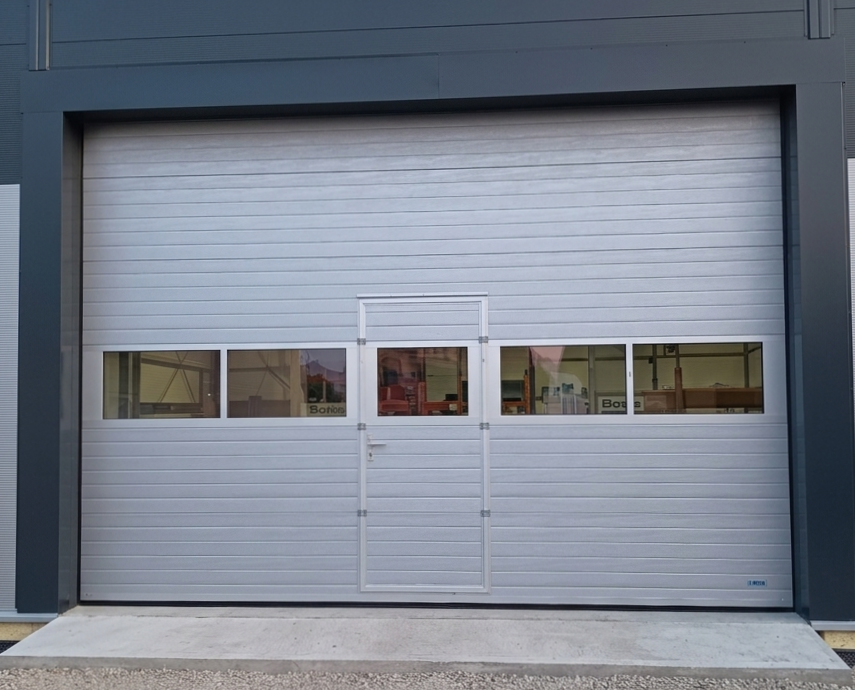

Drzwi przejściowe w bramie przemysłowej

W obiektach przemysłowych drzwi przejściowe montowane w bramie są niezwykle praktycznym rozwiązaniem. Umożliwiają wejście do pomieszczenia bez konieczności otwierania, a więc eksploatowania bramy. Drzwi serwisowe wizualnie nie różnią się od płaszcza bramy, tworząc absolutnie spójną konstrukcję. Dla bram przemysłowych automatycznych w standardzie znajduje się czujnik otwarcia furtki. Ten element zabezpiecza przed uruchomieniem napędu w sytuacji, gdy drzwi serwisowe pozostają otwarte. Naszym klientom oprócz klasycznych drzwi „pełnych”, oferujemy drzwi przejściowe z możliwością zastosowania sekcji przeszklonej. Ponadto jesteśmy w stanie wykonać drzwi serwisowe z niskim progiem, którego wysokość wynosi zaledwie 25 mm.

Brama segmentowa przemysłowa z furtką przejściową

Spersonalizowany wygląd

Bramy przemysłowe segmentowe Nitus dostępne są w bogatej gamie kolorystycznej i wzorniczej. Dzięki temu, kolor bramy można łatwo dopasować do pozostałych elementów wykończenia budynku.

Kolory bram

Biały

RAL 9016

Brąz

RAL 8014

Srebrny

RAL 9006

Antracytowo-szary

RAL 7016

Złoty Dąb

Orzech

Struktury

Panele bramowe występują w dwóch typach struktury powierzchni: gładkiej i woodgrain – imitującej cięty cedr. Odpowiednio dopasowana struktura podkreśli walory estetyczne produktu, zapewniając doskonały efekt wizualny.

Struktura gładka

Struktura woodgrain

Typy przetłoczeń

Bramy przemysłowe Nitus występują w dwóch typach przetłoczeń. Wybór jednego z nich pozwala podkreślić oryginalną stylistykę produktu, a więc zagwarantować atrakcyjny wygląd każdej kompozycji architektonicznej.

  1. Tłoczenie poziome wąskie
  2. Przetłoczenie V

Przetłoczenia w bramach segmentowych przemysłowych

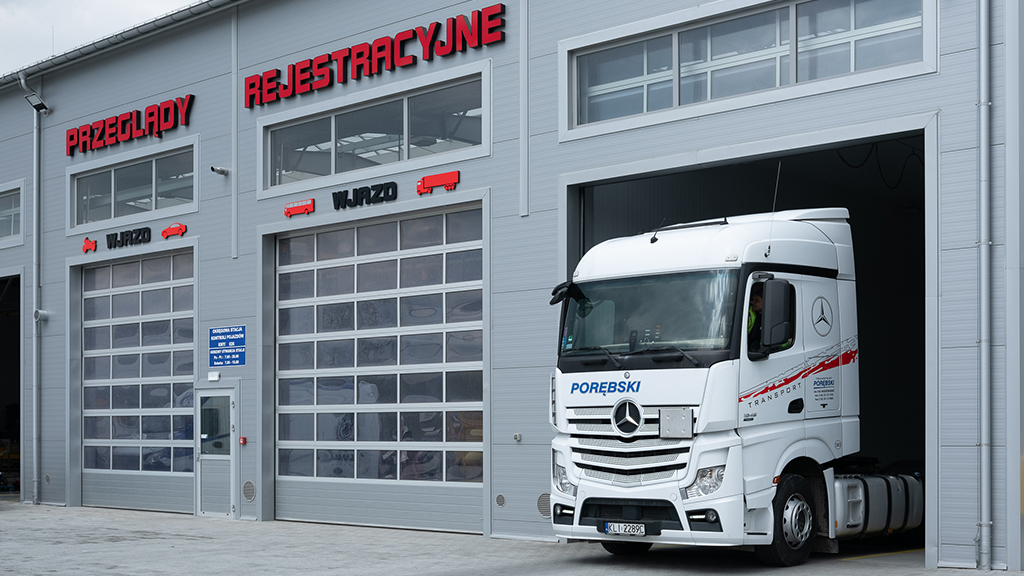

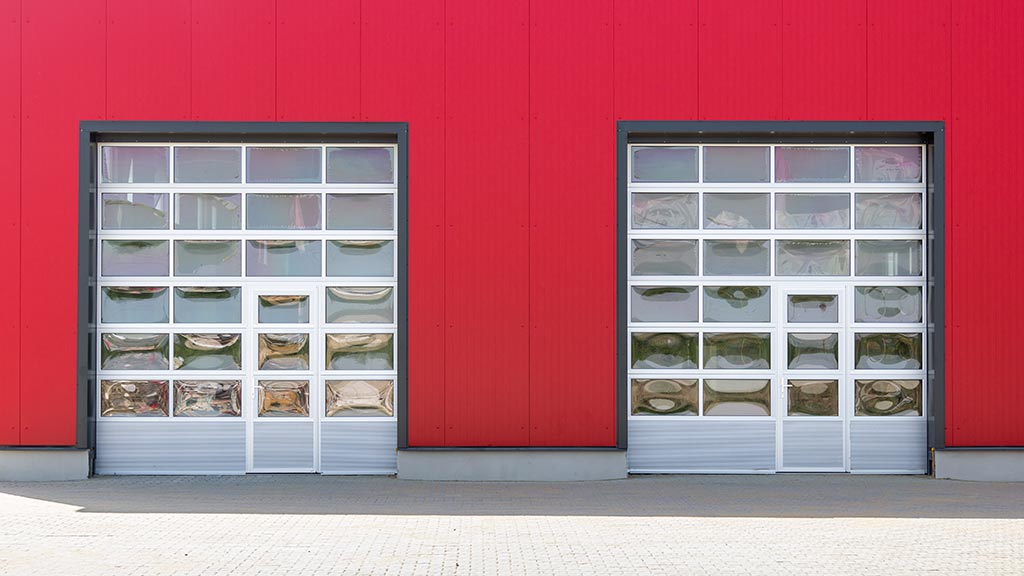

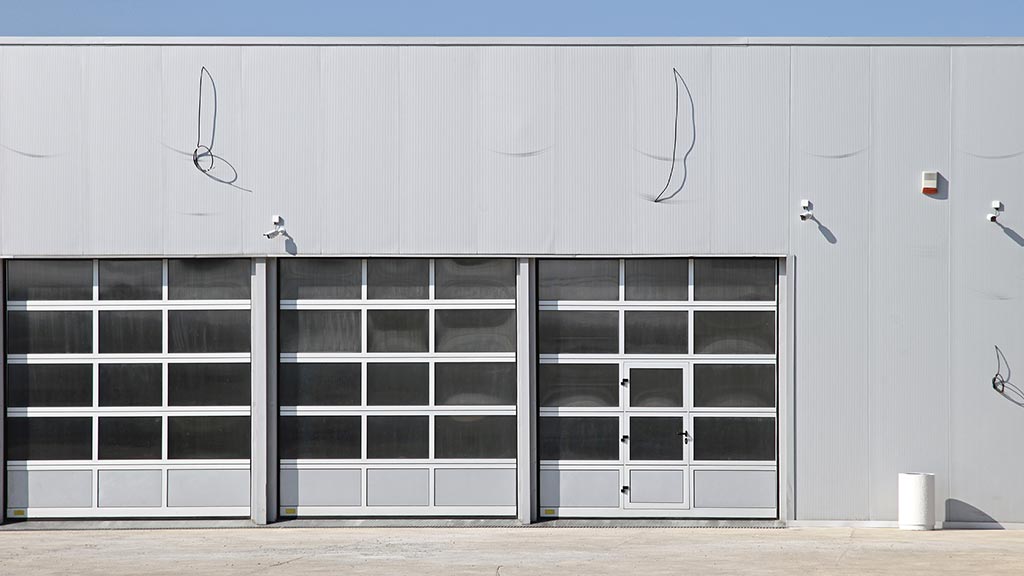

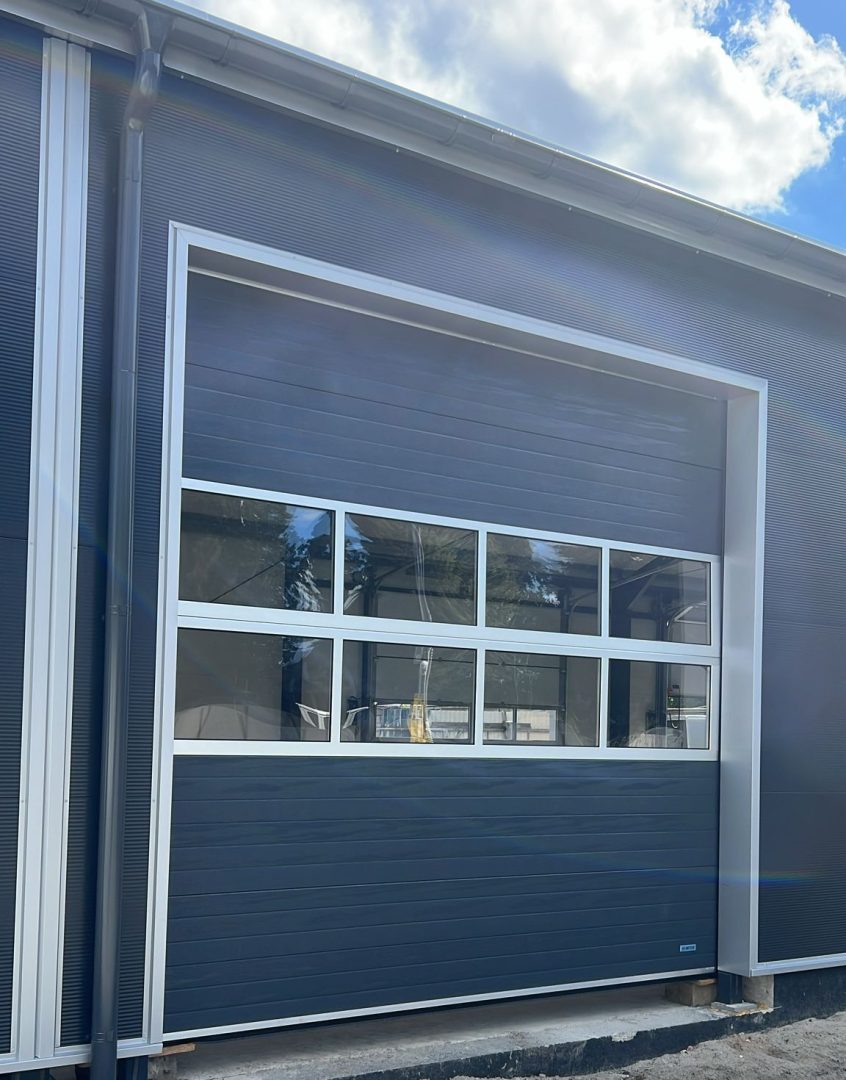

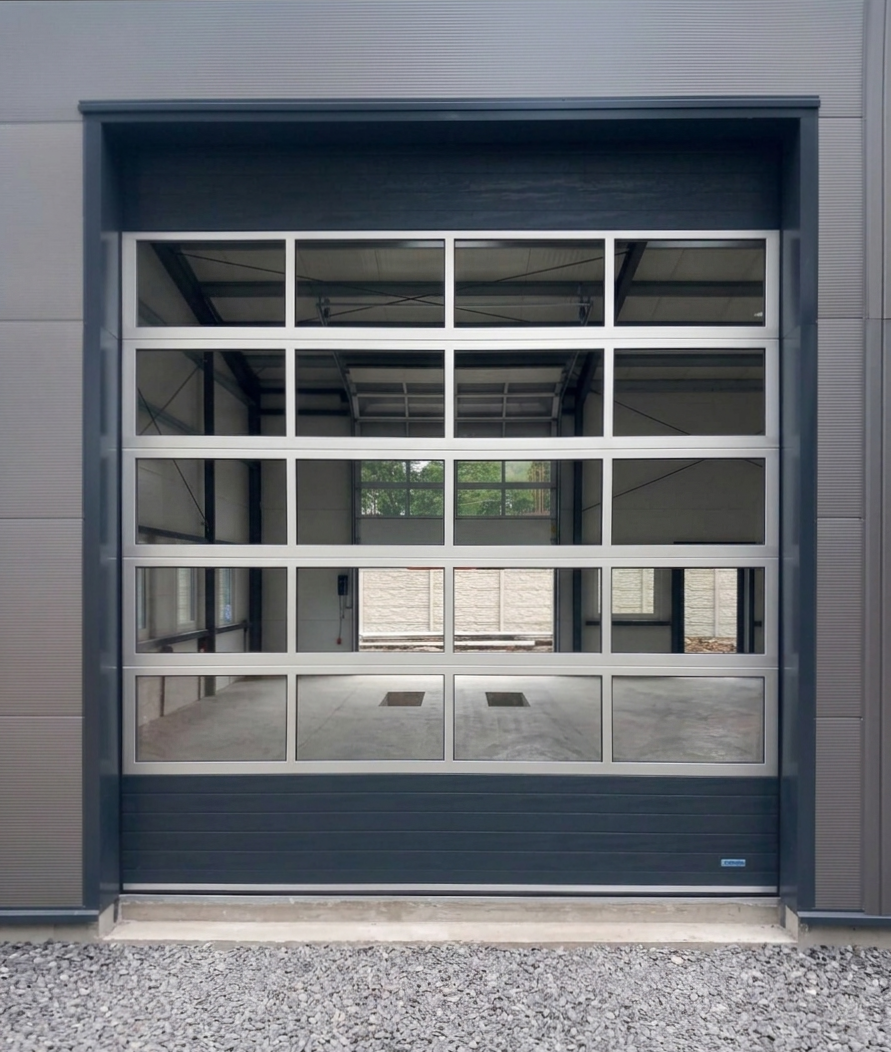

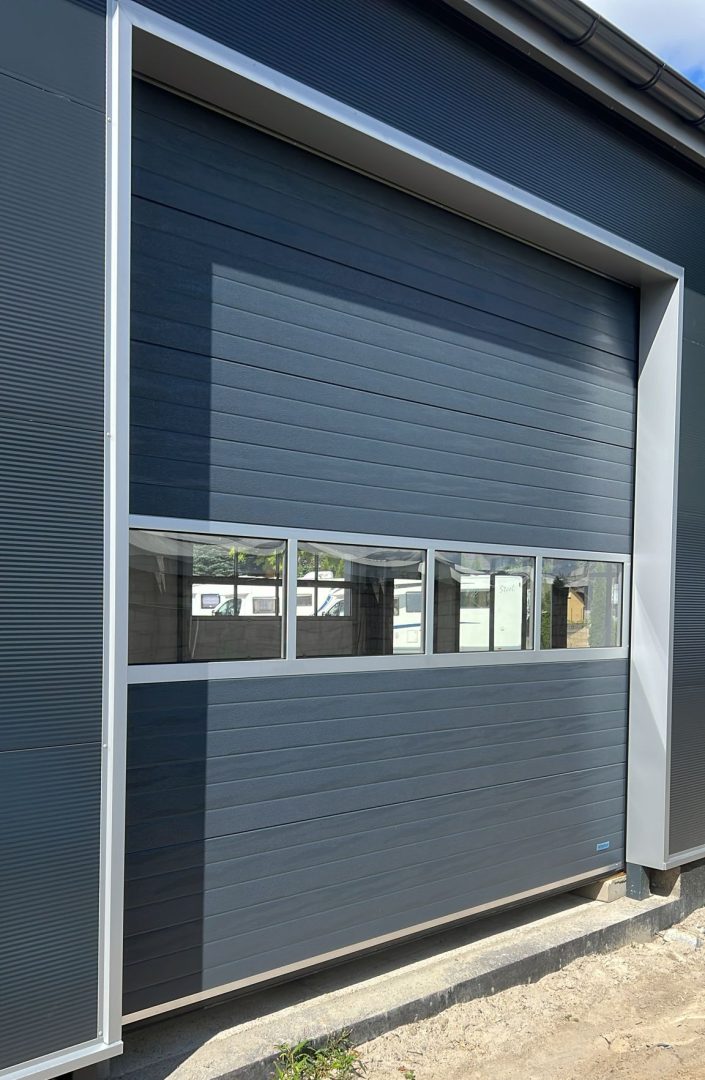

Przeszklenia w bramach przemysłowych

Brama segmentowa przemysłowa z panelem przeszklonym

Na potrzeby obiektów przemysłowych panele stalowe w bramach segmentowych możemy zastąpić „przeszkleniami”, które znacznie doświetlają wnętrza pomieszczeń. Konstrukcja segmentów przeszklonych opiera się na aluminiowych profilach wypełnionych podwójną zespoloną szybą akrylową. Dzięki modułowej budowie bram przemysłowych Nitus nasi odbiorcy otrzymują zupełną dowolność w kształtowaniu finalnego wyglądu produktu. To oznacza, że liczba przeszkleń, ich kształt oraz rozmieszczenie zależy od preferencji zamawiającego. Elementy bramy, zarówno panele aluminiowe, jak i stalowe można ze sobą zestawiać i pomalować na dowolny kolor z palety RAL.
